一、概述 ET08型藍牙模塊是南京維科通信有限公司專為低功耗無線數據傳輸和定位應用而打造的藍牙通信模塊。 本模塊支持低功耗藍牙協議標準的全功能特性，并集成了高性能 MCU，內置 512KB Flash 和 128KB SRAM，低功耗PMU，豐富的可配置外設接口，以及高性能低功耗的藍牙射頻，發射功率從-28dBm 至+10dBm 可調，接收靈敏度為-102dBm@LRS8模式、-97dBm@1
ET08型藍牙模塊是南京維科通信有限公司專為低功耗無線數據傳輸和定位應用而打造的藍牙通信模塊。
本模塊支持低功耗藍牙協議標準的全功能特性，并集成了高性能 MCU，內置 512KB Flash 和 128KB SRAM，低功耗PMU，豐富的可配置外設接口，以及高性能低功耗的藍牙射頻，發射功率從-28dBm 至+10dBm 可調，接收靈敏度為-102dBm@LRS8模式、-97dBm@1M模式。此外，模塊還集成了高精度晶振及射頻PCB印制天線，半孔引腳便于生產加工。

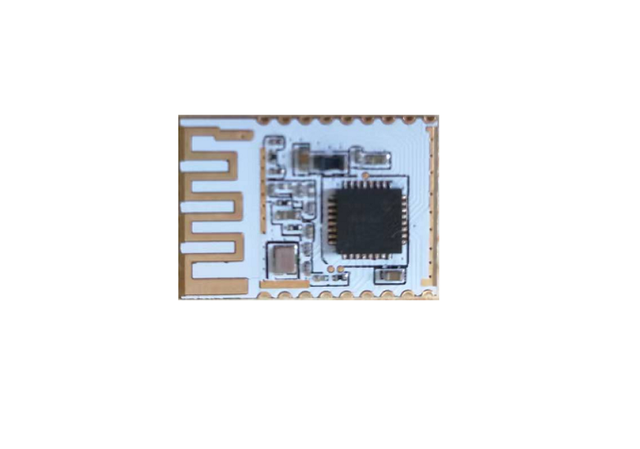

ET08型藍牙模塊采用板載天線，適合做藍牙終端。
1、支持全功能 BT5.1 協議
2、支持全部 4 種物理層速率：125Kbps,500Kbps,1Mbps和2Mbps；
3、藍牙射頻性能：發送功率 Max6.5dBm，接收靈敏度為-97dBm@1Mbps，-102dBm@125Kbps；
4、CPU 主頻高達 48MHz，接口資源豐富；
5、硬件接口：UART、SPI、I2C 等接口，包括多路 PWM 和 3 個 ADC 通道；
6、支持配合客戶需求，量身定制專屬軟件；
7、支持 OTA 空中升級功能，方便維護；
8、支持?jǐn)?shù)據串口透?jìng)鳎℅ATT/GAP，自定義 UUID）；
9、支持 BLE HID/微信小程序/iBeacon/Mesh 組網協議等；
10、支持主從一體功能（模塊被手機連接，同時連接其它藍牙設備）；
11、元器件100%國產化；
Operating Frequency Band | 2.4GHz-2.48GHz unlicensed ISM band |
Bluetooth Specification | BT5.1(Bluetooth Low Energy) |
Output Power Class | -28dBm to +10dBm |
RX Sensitivity | -97dBm@1Mbps，-102dBm@125Kbps |
Operating Voltage | 1.8V~3.3V |
Main Digital Interface | UART |
Other Interface | SPI，I2C |
PIO Control | PWM and ADC |
Dimension | 22mm(L) x 12mm(W) x 2mm(H) |
Absolute Maximum Ratings | ||
Rating | Min | Max |
Storage Temperature | -40℃ | +85℃ |
Operating Temperature | -20℃ | +70℃ |
Supply Voltage: VDD | 1.7V | 3.6V |
Other Terminal Voltages | VSS-0.3V | VDD+0.3V |
電源 | 正常供電：+1.8V；+3.3V |
主機接口 | UART 串口 |
各引腳定義如下：
Pin.No | Name | Type | Description |
1 | GND1 | Ground | 接地 |
2 | VBAT_IN | Power | 外部電源輸入，1.8V至3.3V |
3 | GPIO1 | I | ADC 模擬輸入 |
4 | NC1 | I | ADC 模擬輸入 |
5 | BT_RESET | I | 外部復位輸入，低電平有效 |
6 | LPM_GPIO2 | I | 外部中斷輸入，用于休眠喚醒（默認NC） |
7 | NC3 | I/O | 通用數字輸入、輸出管腳 |
8 | CDS_GPIO3 | I/O |
備注：當藍牙模塊在連接狀態，此腳才有用；當藍牙模塊在非連接狀態，都是在命令模式 |
9 | LINK_GPIO4 | I/O |
|
10 | BOOT_TX | I/O | 通用數字輸入、輸出管腳 |
11 | BOOT_RX | I/O | 通用數字輸入、輸出管腳 |
12 | NC4 | I/O | 通用數字輸入、輸出管腳 |
13 | GPIO5_UART_RX | I |
|
14 | GPIO6_UART_TX | O |
|
15 | GPIO7_UART_CTS | I/O |
|
16 | GPIO8_UART_RTS | I/O | 1. 通用數字輸入、輸出腳 2. UART 請求發送輸出腳 |
17 | GPIO9 | I/O | 通用數字輸入、輸出管腳 |
18 | GPIO10 | I/O | 通用數字輸入、輸出管腳 |
19 | NC5 | I | ADC 模擬輸入 |
20 | GPIO11 | I/O | 通用數字輸入、輸出管腳 |
21 | LED_GPIO12 | I/O |
|
22 | GND2 | Ground | 接地 |
23 | RFOUT | I/O | 需外接天線時，射頻輸入輸出端口； 默認使用PCB自帶印制天線，此管腳懸空。 |
24 | GND3 | Ground | 接地 |
※當 GPIO 不使用時，直接 NC.
